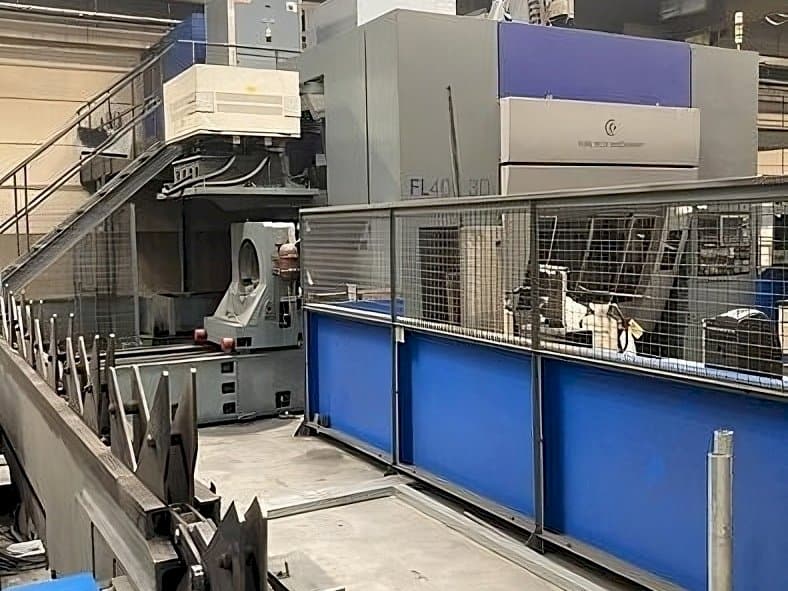

Tube Tech Machinery - FL 400 3DNL-OTH-TUB-2006-00001

Papildus informācija

Mašīnas priekšrocības

• Tehniskās mašīnas priekšrocības:
  • - Iekraušanas caurules garums: 4000 mm min / 14 000 mm max, izkraušanas caurules garums: 800 mm min / 14 000 mm max
  • - Caurules svars: 290 kg/m max caurules sekcija: apaļa, kvadrātveida, taisnstūrveida, ovāla
  • - Apaļās sekcijas izmērs: ø 40 līdz ø 406 mm max, kvadrātveida sekcijas izmērs: 40x40 līdz 300x300 mm max, taisnstūrveida, ovālas sekcijas izmērs: 300x250 mm max
  • - Diam. Iekraušanai no saišķa: ø 254 mm maks
  • - Ķēdes nenoslogojamā daļa: 800 mm min
  • - Stieņu lineārais ātrums: 70 m/min max
  • - Vadāmās asis: 24 - 3d lāzera galva
• Kvalitatīvas mašīnas priekšrocības:
  • - Pārskatīšana 2012.  gadā:
  • - Galveno dilstošo daļu nomaiņa: - visi 4 patronu gultņi uz sliedes - pati griešanas galva - igus kabeļu spoļu paliktņi, kas iet kopā ar patronām
  • - Atjaunināta mašīnas vadības programmatūra (ttm)
  • - Visu kustīgo detaļu pārbaude iekraušanas/izkraušanas laikā (priekšējā un aizmugurējā) - atveriet visu, pārbaudiet, ieeļļojiet, nomainiet, aizveriet
  • - Nodošanas ekspluatācijā pielaides testi uz visām asīm: - precizitāte - atkārtota precizitāte
  • - Caurules transportēšana (stieņi): caurule tiek ievesta un izieta apstrādes zonā (griešanas zonā) ar četru stieņu palīdzību: tur tā tiek apstrādāta, arī ar to pašu serdeņu rotācijas un lineāras kustības palīdzību. Pēc tam, kad tiek apstrādāta caurule, tā tiek transportēta uz aizmugurējo izkraušanas zonu vai izkrauta centrālajā izkraušanas zonā
  • - Iekraušanas zonas (ir divu veidu iekraušana):
  • - Priekšējā iekraušana, ko veic piecas paralēlas ķēdes caurules nogādāšanai un četri iekraušanas manipulatori uz liŌ un nogādā cauruli vietā, kur to pārņems serdeņi
  • - Aizmugurējā iekraušana (vai saišķa iekraušana), kur caurules tiek glabātas saišķos un iekrauj pa vienai (ar tiem pašiem četriem manipulatoriem, kas apstrādā priekšējo iekraušanu) un ieved pārņemšanas zonā uz serdeņiem.
  • - Griešanas zona: lāzera stars tiek ģenerēts trumpf avotā (tlf 4000), izmantojot c02, n2 un he. Pēc tam ar vairākiem spoguļiem to virza uz galvu, kur tas apstrādā sagatavi. Apstrāde tiek veikta ar piecu asu (xm, ym, zm, a, c) lāzersistēmu, kas ļauj griezt visā telpā ap galvas sprauslu. Izmantojot palīgasis u, v, w un a1, pirmās var darboties arī ar interpolāciju starp tām, izmantojot (arī, lai saglabātu apstrādi) serdeņu rotāciju un lineārās kustības. Attālums starp sprauslu un sagatavi tiek pastāvīgi kontrolēts, izmantojot precīzu kapacitatīvo sensoru
