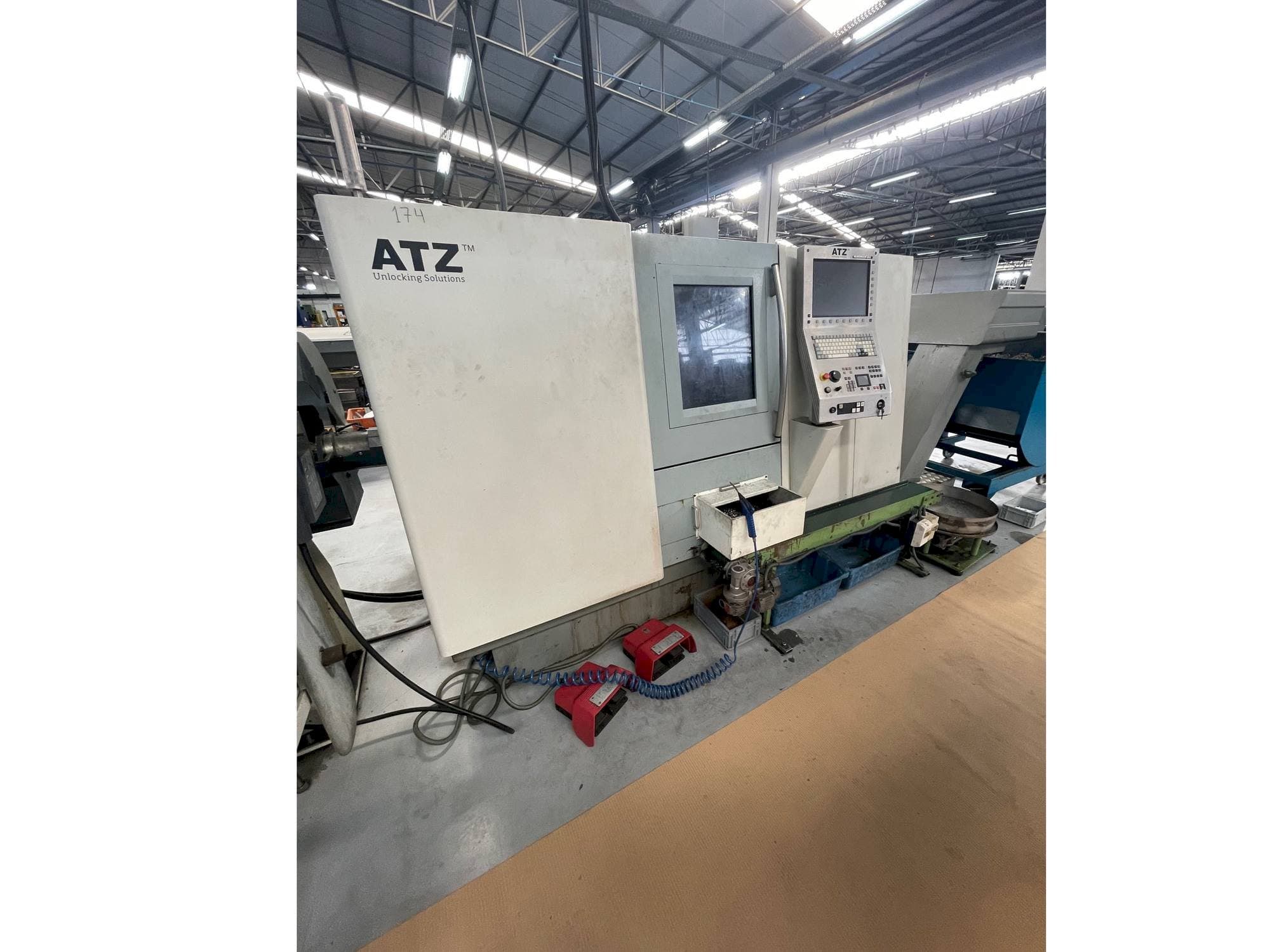

Mašīnas Gildemeister CTX 310 V6 pretskats

Paldies par apmeklējumu

Šī iekārta nesen tika pārdota. Izpētiet pieejamās līdzīgās iekārtas vai nosūtiet mums pieprasījumu.

Skatīt visas līdzīgās iekārtas

Skatīt līdzīgās iekārtas

Gildemeister CTX 310 V6

Fotoattēlu galerija

Gildemeister - CTX 310 V6PT-TUR-GIL-2006-00001

Pārdots

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
Virpa Gildemeister CTX 310 V6

Rādīt oriģinālvalodā

Šī Gildemeister CTX 310 V6 virpa tika uzbūvēta 2006. gadā Itālijā. To vada Heidenhain PLUS IT vadības bloks, un tam ir 4 asis. Mašīnai ir galvenā un apakšvārpstas apgriezienu skaits 6000 apgr./min, un tā ir ideālā stāvoklī.

Pārskats

zīmols: Gildemeister
gads: 2006
MODELIS: CTX 310 V6
ražošanas stundu skaits: 0
pielietojuma veids: Tekinimas
Atrašanās vieta: Portugalija
iekārtas veids: Horizontālās virpošanas mašīnas
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - Gildemeister CTX 310 V6

Bendri duomenys

Mašinos svoris: 3950 kg

Valdymo blokas

Modelis: PLUS IT
Prekės ženklas: HEIDENHAIN

Pagrindinė pavara

Suklio greičio diapazonas: 6000 1/MIN
Suklio variklio galia: 12 kW
Ašių skaičius: 4

Judėjimas

X AŠIS Judėjimas: 140 mm
X AŠIS Tiekimo jėga: 4,5 kN
X AŠIS Skersinė pastūma: 24 m/min
Y AŠIS Judėjimas: 80 (+/- 40) mm
Y AŠIS Tiekimo jėga: 9,0 kN
Y AŠIS Skersinė pastūma: 12 m/min
Z AŠIS Judėjimas: 450 mm
Z AŠIS Tiekimo jėga: 4,5 kN
Z AŠIS Skersinė pastūma: 30 m/min
C AŠIS Judėjimas: 360° MM
C AŠIS Skersinė pastūma: 100 / 2: 200 min/-1

Rīki

Padėčių skaičius: 12
Įrankio laikiklio tipas: VDI 30

Papildus informācija

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

Maks. Apgriezienu apakšvārpsta 6. 000 min/-1, jaudas jauda - apakšvārpsta 7,5 kw, maks. Griezes moments 48 nm
Apakšvārpsta z2 440 mm
Instrumenta kāts 20 x 20 mm
Maks. Ātruma piedziņas instrumentu stacijas 4. 000 min/-1, jaudas jauda - piedziņas instrumentu stacijas 3,3 kw, maks. Griezes moments 16 nm
Ātrgaitas apakšvārpsta z2 30 m/min
Padeves spēks apakšvārpsta z2 4,0 kn, kopējā jaudas nepieciešamība 32 kva

Tehniskās mašīnas priekšrocības

Pagrieziena diametrs maks. 246 mm
Pagrieziena garums maks. 445 mm
Attālums starp vārpstām 665 mm
Centra augstums 365 mm
Vislielākā pāreja virs gultas 500 mm
Šūpoles dia. Virsvirziena vadotne 375 mm
Standarta pagriešanas diametrs. 170 - 210 mm
Maks. Griezes moments 115 nm - c ass 0,001 °
Vārpstas gultņa diametrs 100 mm - vārpstas urbums 73 mm
Maks. Izmantojamā stieņa diametrs 50 mm

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
